Tester per cavi con multimetro Ermenrich Ping SM75
Funzioni: rilevamento dei cavi, test PoE, misurazione della lunghezza dei cavi, prova guasti, rilevamento della polarità, funzione NCV, voltmetro, amperometro, ohmmetro, frequenzimetro, misuratore di capacità
| ID prodotto | |
| Marchio | Ermenrich |
| Garanzia | 5 anni |
| EAN | 5905555023151 |
| Dimensione confezione (LxPxH) | 29x17x5 cm |
| Peso spedizione | 0.63 kg |
Il tester per cavi con multimetro Ermenrich Ping SM75 è uno strumento multifunzionale per la diagnostica completa e per determinare la condizione di linee telefoniche, reti informatiche e apparecchiature elettriche. Il dispositivo è progettato per professionisti che si occupano di installazione e manutenzione di reti in ambienti industriali, uffici e residenziali.
Il tester è utilizzato per rilevare doppini intrecciati, il rilevamento di cavi e determinare la lunghezza dei cavi (fino a 200 m, con un errore di ±3 m) e la distanza da cortocircuiti o circuiti aperti. Ermenrich Ping SM75 si distingue da dispositivi simili per la sua ampia gamma di funzioni. Consente di eseguire un test PoE, determinando il tipo di apparecchiatura di alimentazione secondo lo standard IEEE 802.3af/at. Dispone di funzioni NCV (rilevamento di tensione pericolosa senza contatto) e di porta lampeggiante ed è compatibile con cavi di rete STP/UTP di categoria 5E/6/6A. Sostituisce inoltre un multimetro digitale misurando la tensione (CC e CA), la corrente (CC e CA), la resistenza, la frequenza e la capacità. I risultati delle misurazioni vengono visualizzati sullo schermo TFT a colori del trasmettitore con una risoluzione di 320x240 px.

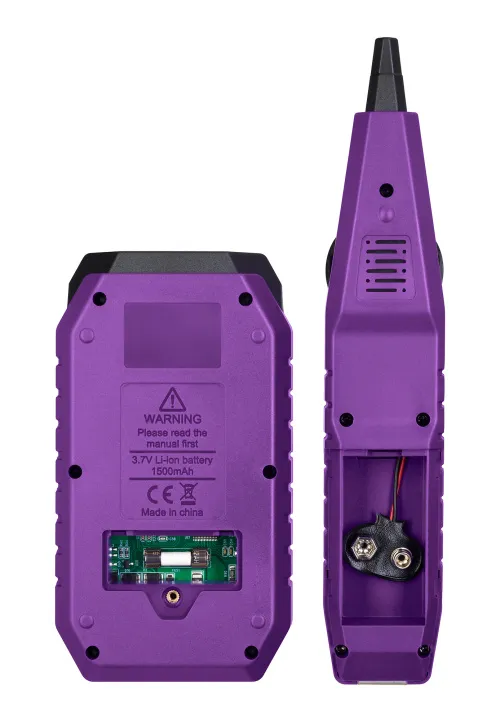

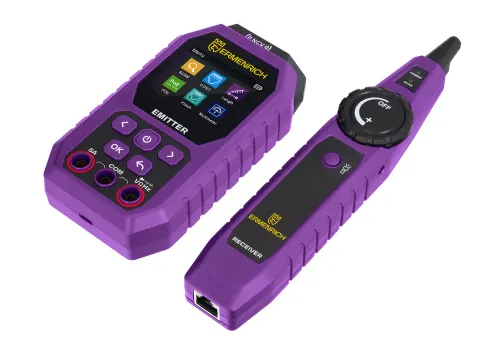

Il kit comprende un trasmettitore, un ricevitore con una porta per le cuffie per collegare auricolari (inclusi), una porta RJ45 e sonde di test per il multimetro. Il trasmettitore è alimentato da una batteria ricaricabile integrata da 3,7 V (adattatore di ricarica acquistato separatamente) e il ricevitore è alimentato da una batteria da 9 V.
Caratteristiche chiave:
- Misurazione della lunghezza del cavo fino a 200 m con un errore non superiore ai 3 m
- Intervallo di rilevamento del cavo: da 0 a 1000 m
- Funzioni di NCV, porta lampeggiante, test PoE, rilevamento della polarità
- Multimetro: voltmetro, amperometro, ohmmetro, misuratore di capacità, frequenzimetro
- Determina rapidamente la distanza da circuiti aperti, cortocircuiti o doppini intrecciati
- Display TFT a colori brillanti per risultati dei test di rete

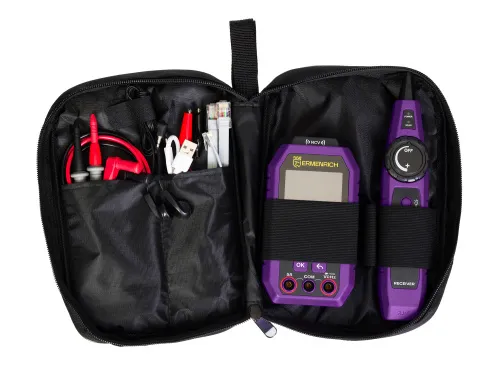

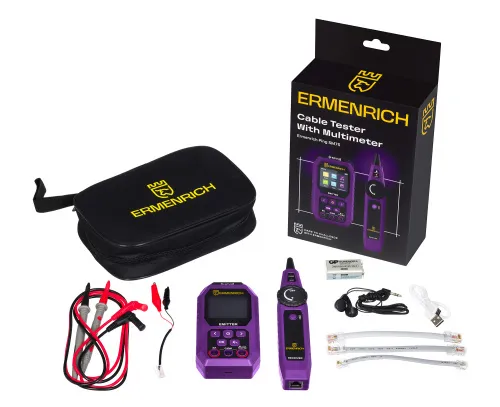

Il kit comprende:
- Trasmettitore

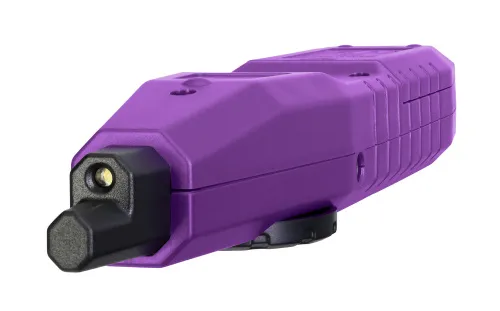

- Ricevitore
- Auricolari
- Sonda – 2 pz.
- Cavo USB Tipo C
- Borsa di trasporto
- Guida all’utilizzo e certificato di garanzia
| ID prodotto | |
| Marchio | Ermenrich |
| Garanzia | 5 anni |
| EAN | 5905555023151 |
| Dimensione confezione (LxPxH) | 29x17x5 cm |
| Peso spedizione | 0.63 kg |
| Trasmettitore | |

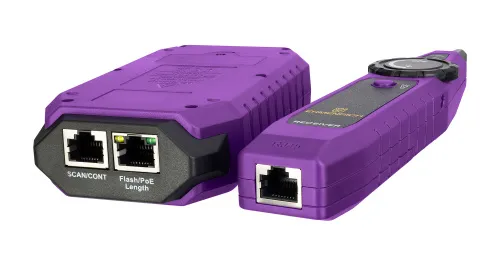

| Porte | Tipo C, RJ45 (Mappatura dei cavi/Scansione), RJ45 (Length/Flash/PoE), 5A, COM, misurazioni di base del multimetro |
| Tipi di cavi tracciabili | comuni cavi elettrici, cavo di rete STP/UTP 5/5E/6/6A |
| Tipi di cavi testati | cavi di rete STP/UTP (CAT5E, CAT6 e CAT6A) |
| Lunghezza massima del cavo testato, m | 600 (analogico), 1000 (digitale) |
| Misura della lunghezza dei cavi | ✓ |
| Test dei cavi | + (cortocircuiti, doppini incrociati, circuiti aperti) |
| Funzione porta lampeggiante | ✓ |
| Funzione porta lampeggiante | +, (full duplex/half duplex, negoziazione auto/non auto, 10/100/1000Mbit/s) |
| Rilevamento cavi | ✓ |
| Test PoE | ✓ |
| Rilevazione polarità della tensione | ✓ |
| Misura della lunghezza dei cavi | |
| Unità di misura | metri/iarde, piedi |
| Intervallo di misura, m | 5 — 200 |
| Errore | 3 m |
| Test PoE | |
| Test sul tipo di alimentazione PoE (PSE) | standard (IEEE 802.3af/at) |
| Identificazione di midspan/endspan | ✓ |
| Tensione di esercizio (DC), V | 5 — 60 |
| Multimetro digitale | |
| Seleziona del limite di misura | automatica |
| Funzioni base | voltmetro, amperometro, ohmmetro, misuratore di capacità elettrica, misuratore di frequenza |
| Intervallo di misura tensione DC | 600 mV – 610 V ±(0,5 % + 3) |
| Intervallo di misura tensione AC | 600 mV – 610 V ±(0,5 % + 3) |
| Intervallo di misura corrente CC | 1 mA – 3 A ±(0,8 % + 3) |
| Intervallo di misura corrente CA | 1 mA – 3 A ±(0,8 % + 3) |
| Intervallo di misura resistenza | 600 Ω – 60 MΩ ±(1,0% + 5) |
| Intervallo di misura capacità | 60 nF – 6 mF ±(2,5% + 60), 6 mF – 30 mF ±(5,0% + 10) |
| Intervallo di misurazione della frequenza | 0–6 MHz |
| Caratteristiche chiave | |
| Corrente operativa massima, mA | 200 |
| Protezione | tensione in ingresso: 60 V |
| Display | TFT |
| Diagonale display, pollici | 2.4 |
| Risoluzione display, px | 320x240 |
| Retroilluminazione display | ✓ |
| Alimentazione | batteria al litio ricaricabile integrata 3,7 V, 1500 mA |
| Durata della batteria, h | 10 |
| Indicatore di batteria scarica | ✓ |
| Spegnimento automatico | ✓ |
| Range temperature di funzionamento, °C | -10...+60 |
| Intervallo di umidità di esercizio, % | 20…70 |
| Ricevitore/Unità remota | |
| Porte | RJ45, auricolari |
| Cercafase senza contatto (NCV) | ✓ |
| Luce lampeggiante | ✓ |
| Corrente operativa massima, mA | <150 |
| Alimentazione | batteria da 9 V – 1 pz. |
| Durata della batteria, h | 10 |
| Range temperature di funzionamento, °C | -10...+60 |
| Intervallo di umidità di esercizio, % | 20…70 |
