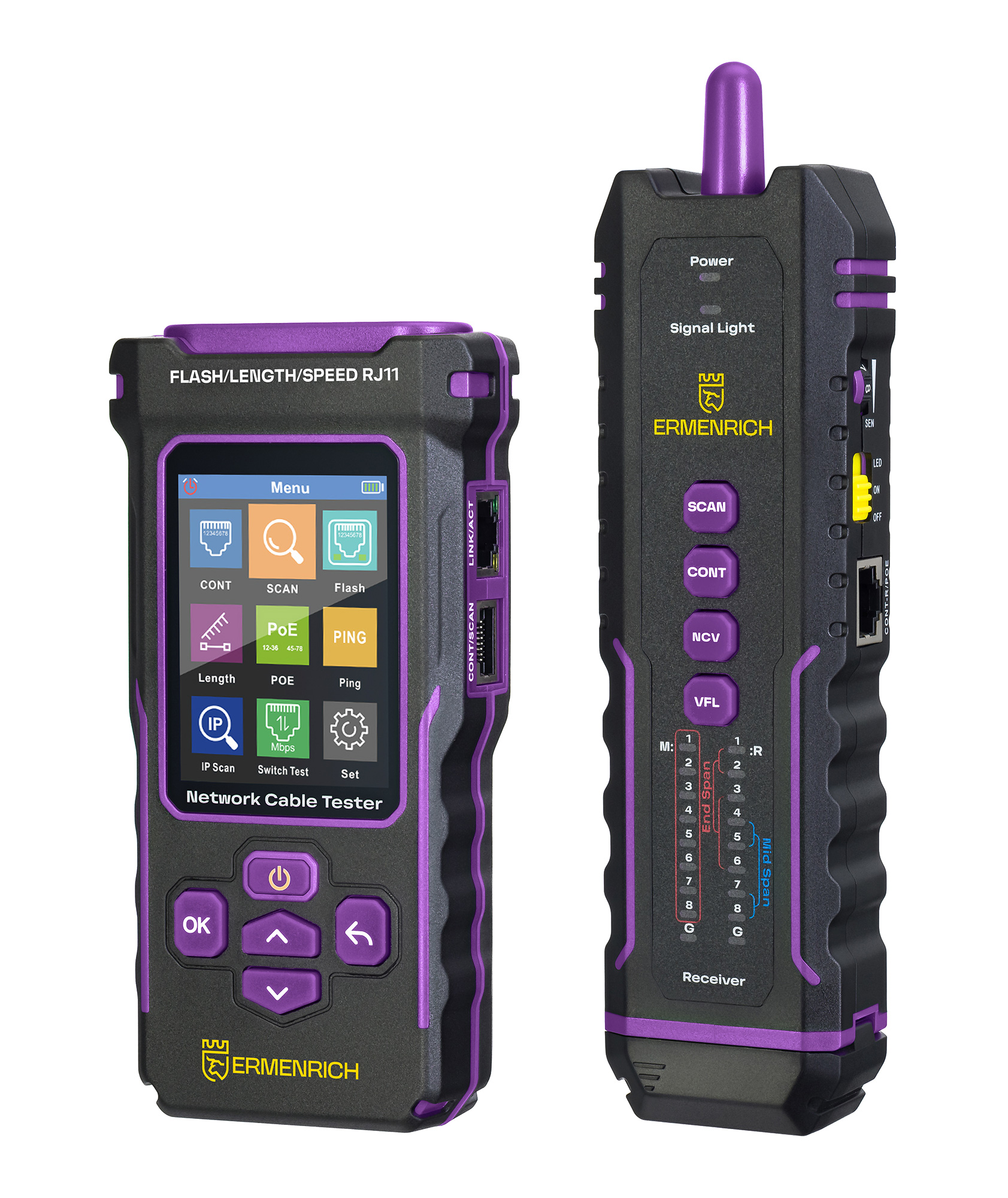

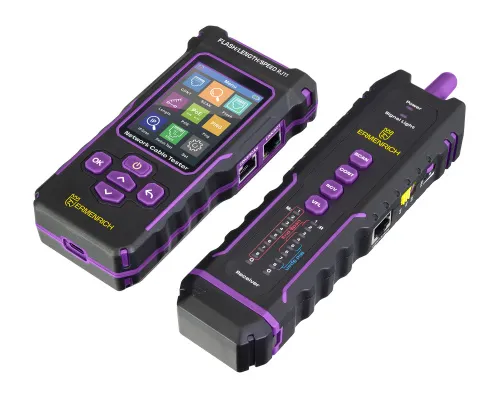

Tester per cavi multifunzione Ermenrich NetGeeks NP50
Funzioni: misurazione della lunghezza del cavo TDR, rilevamento dei cavi, porta lampeggiante, funzione VFL, funzione NCV, test PoE, test PING, QC della testa di cristallo del cavo
| ID prodotto | |
| Marchio | Ermenrich |
| Garanzia | 5 anni |
| EAN | 5905555023175 |
| Dimensione confezione (LxPxH) | 24x16x5 cm |
| Peso spedizione | 0.63 kg |
Il tester per cavi multifunzionale Ermenrich NetGeeks NP50 è progettato per provare cavi di rete STP/UTP di categorie 5/5E/6/6A, misurare la lunghezza dei cavi utilizzando il metodo TDR (entro 5–200 m), condurre diagnosi complete di reti telefoniche e informatiche e rilevare doppini intrecciati. Il dispositivo identificherà la posizione del circuito aperto o cortocircuito sulla linea, misurerà la distanza approssimativa dal guasto nonché rileverà doppini intrecciati. Lunghezza massima del cavo di prova: 1000 m.
Il dispositivo ha molte funzioni che sono utili agli specialisti che installano, mantengono e riparano reti in ambienti industriali, d’ufficio e domestici. Ermenrich NetGeeks NP50 può essere utilizzato per eseguire test di rete Ethernet: PoE (identifica il tipo di PSE e midspan/endspan) e PING (misura la velocità di trasmissione dei pacchetti e determina l’indirizzo IP). La funzione di porta lampeggiante consente di identificare rapidamente a quale porta del router o dello switch è collegato il cavo. Utilizzando il localizzatore visivo di guasti (VFL), è possibile individuare guasti di rete in base ai segnali luminosi del ricevitore. L’indicazione luminosa è presente anche nella funzione di rilevamento della tensione senza contatto (NCV). Tutti i risultati diagnostici vengono visualizzati sullo schermo TFT a colori del trasmettitore.
Caratteristiche chiave:
- Identificazione PSE secondo IEEE 802.3at/af/bt e non standard
- Misura della lunghezza del cavo 5–200 m con un errore di ±3 m
- Il ricevitore è dotato di una torcia elettrica che viene utilizzata anche per l’indicazione luminosa
- Rilevamento dei cavi, individuazione di circuiti aperti o cortocircuiti e doppini intrecciati
- Diagnostica di rete completa con funzioni di prova PoE, VFL, NCV, PING, QC

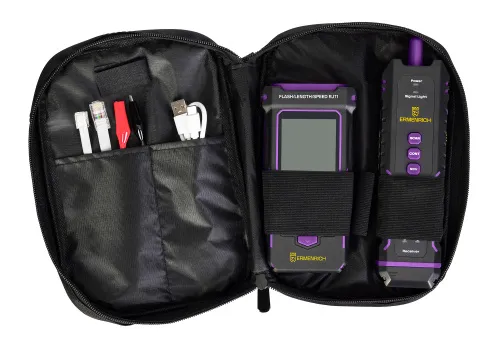

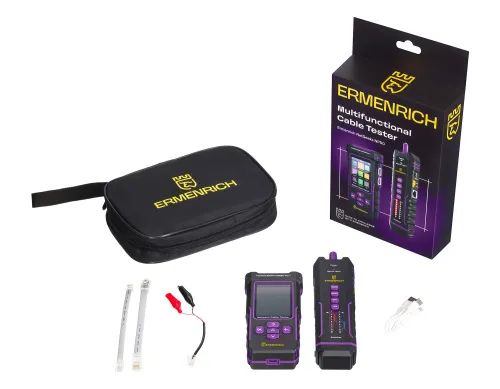

Il kit comprende:
- Trasmettitore
- Ricevitore
- Cavo patch RJ11
- Cavo patch RJ45
- Morsetto a coccodrillo
- Cavo USB Tipo C
- Borsa di trasporto
- Guida all’utilizzo e certificato di garanzia
| ID prodotto | |
| Marchio | Ermenrich |
| Garanzia | 5 anni |
| EAN | 5905555023175 |
| Dimensione confezione (LxPxH) | 24x16x5 cm |
| Peso spedizione | 0.63 kg |
| Trasmettitore | |

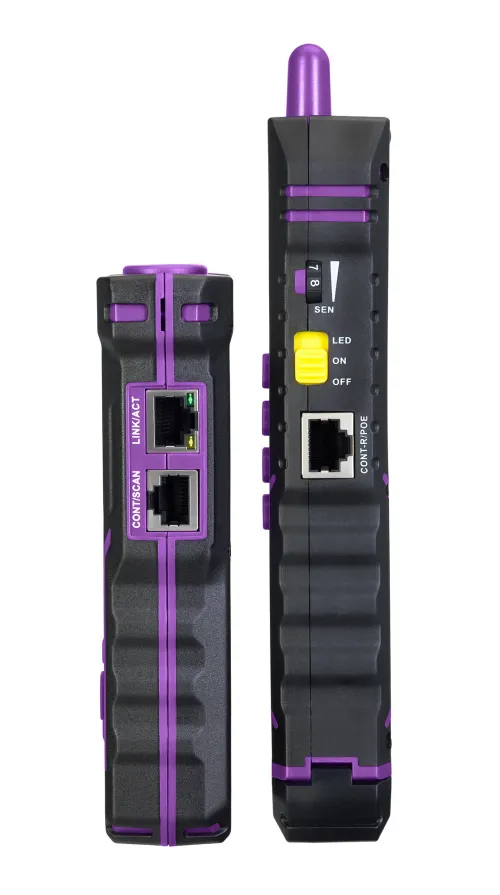

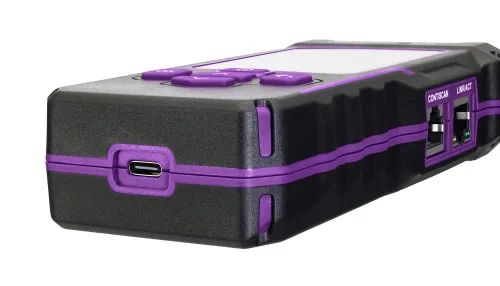

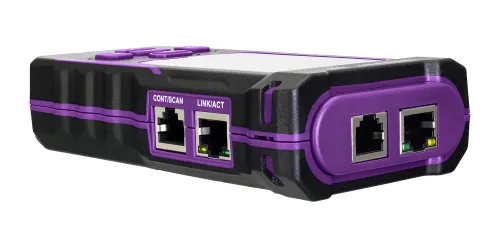

| Porte | RJ11, RJ45 (Flash/Length/Rate), RJ45 (Mappatura dei cavi/Scansione), RJ45 (PoE/PING/IP), Tipo C |
| Tipi di cavi tracciabili | cavi telefonici, cavo di rete STP/UTP 5/5E/6/6A, comuni cavi elettrici |
| Tipi di cavi testati | cavo di rete STP/UTP 5/5E/6/6A |
| Lunghezza massima del cavo testato, m | 1000 (digitale), 600 (analogico) |
| Misura della lunghezza dei cavi | ✓ |
| Test dei cavi | + (cortocircuiti, doppini incrociati, circuiti aperti) |
| Funzione porta lampeggiante | ✓ |
| Rilevamento cavi | ✓ |
| Test PoE | ✓ |
| Test PING | ✓ |
| Rilevazione polarità della tensione | ✓ |
| Localizzatore visivo di guasti (VFL) | ✓ |
| Misura della lunghezza dei cavi | |
| Metodo di misura | riflettometro nel domino del tempo (TDR) |
| Unità di misura | metri/iarde, piedi |
| Intervallo di misura, m | 5 — 200 |
| Errore | 3 m |
| Misura della distanza dall’interruzione in caso di circuiti aperti | ✓ |
| Misura della distanza dal cortocircuito | ✓ |
| Calibrazione | + |
| Lunghezza minima del cavo per la calibrazione, m | 10 |
| Test PoE | |
| Test sul tipo di alimentazione PoE (PSE) | non-standard, standard (IEEE 802.3at/af/bt) |
| Identificazione di midspan/endspan | ✓ |
| Intervallo di misura della potenza, W | 5 — 60 |
| Caratteristiche chiave | |
| Corrente operativa massima, mA | 150 |
| Protezione | tensione in ingresso: 60 V |
| Display | TFT |
| Risoluzione display, px | 128х64 |
| Retroilluminazione display | ✓ |
| Alimentazione | batteria agli ioni di litio da 3,7 V, 1500 mA h |
| Durata della batteria, h | 10 |
| Indicatore di batteria scarica | ✓ |
| Spegnimento automatico | 15 min, 30 min, 60 min |
| Range temperature di funzionamento, °C | -10...+60 |
| Intervallo di umidità di esercizio, % | 20…70 |
| Ricevitore/Unità remota | |

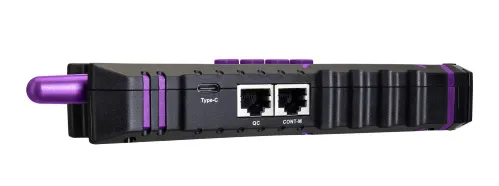

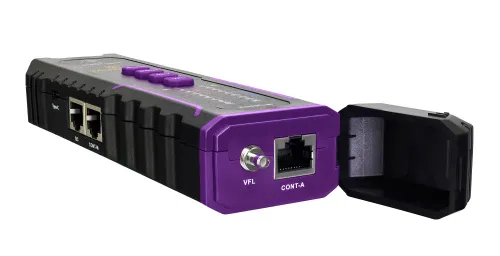

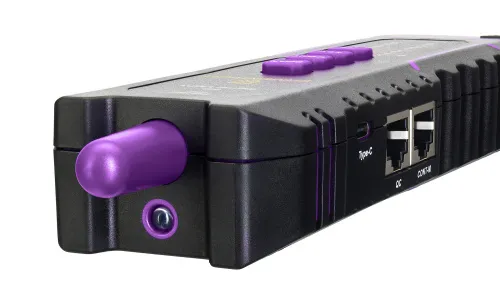

| Porte | QC, RJ45 (Cont-A), RJ45 (Cont-M), RJ45 (Cont-R/PoE), Tipo C, VFL |
| Sensibilità regolabile | ✓ |
| Cercafase senza contatto (NCV) | ✓ |
| Controllo qualità (QC) dei connettori ethernet | ✓ |
| Luce lampeggiante | ✓ |
| Corrente operativa massima, mA | 100 |
| Alimentazione | batteria ai polimeri di litio da 1400 mAh, 3,7 V |
| Durata della batteria, h | 10 |
| Range temperature di funzionamento, °C | -10...+60 |
| Intervallo di umidità di esercizio, % | 20…70 |
